| Plaats van herkomst: | China |
| Merknaam: | ORIENTRONIC |
| Certificering: | SICC |

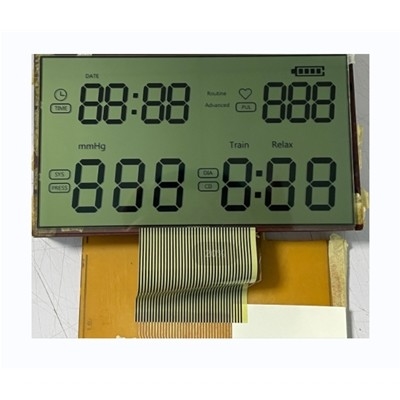

HTN-schermen: LCD-schermen met een hoog contrast voor industriële meters en energiemeters
Ontworpen voor ruwe industriële en energieomgevingen,HTN-LCD'sDeze displays zijn speciaal ontworpen voor gas-/vermogenmeters, olieveldinstrumenten en draagbare analysatoren.,en naadloos integreren met industriële systemen.
Layout van het segment: Pas het aantal segmenten, rijen (een-/meerdere rijen) en de afstand aan per uw CAD-tekening.
Uit welke hoeken?Optimaliseren voor6H (opwaarts)of12H (naar beneden)montage (bijv. luchtpijplijnen).
Afbeeldingsmodus:Positief(zwart op wit) ofNegatief(wit op zwart) met achtergrondverlichtingsmogelijkheden (vol/transflectief/reflectief).
Temperatuurbereiken:
Standaard: 0°C~50°C
Breed: -20°C~70°C
Ultrabreed: -30°C~80°C (arctische olieplatforms/zonneparken).
Bescherming: IP65/IP67 afdichting (stof-/waterdicht voor buitenzenders).
Anti-interferentie: ESD-bescherming (±8kV) en EMI-bescherming (IEC 61000-4-2/4-4).
Voertuigcompatibiliteit: Werkt metHT1621(1/3 Bias, 1/4 Duty) of aangepaste IC's (vraag onze ingenieurs).
Interfaces: Metalen pinnen, zebra strips of elastomeerconnectoren voor trillingsgevoelige apparatuur.
Ultra-dun ontwerpOpties voor glasdikte (0.55mm/0.7mm/1.1mm) en compacte modules voor handtestmachines.
| Parameter | Beschrijving |
|---|---|
| Spanningsbereik | 3V~5V gelijkstroom (op maat gemaakte spanning beschikbaar) |
| Contrastverhouding | ≥ 600:1 (verbeterde HTN met geoptimaliseerde polarisator) |
| Energieverbruik | ≤ 10 μA (slaapstand voor batterijmeters) |
| Certificeringen | IP65, IEC 61000, RoHS |
Mechanisch ontwerp: met laser gesneden gaten, antireflectieve coatings of manipulatiebestendige frames.
Signalstabiliteit: Geoptimaliseerde VDD/VSS-traceweerstand (10~15Ω) om het geluid te verminderen.
Achterlicht: LED's met een hoge helderheid (500 cd/m2) voor rigs met weinig licht of explosiebestendige ontwerpen.
Energiemeters: Smart grid displays, gas- en waterstroommonitors
Industriële gereedschappen: Draagbare multimeters, drukzenders, SCADA-panelen
Olie en gas: borrelkopmeters, corrosiecontroleapparaten voor leidingen
✅Industriële deskundigheid: vooraf getest op schokken, thermische cyclussen en vochtigheid (ASTM D4169).
✅Rapid prototyping: Monsters worden zo spoedig mogelijk geleverd (afhankelijk van het ontwerp).
✅Levenscyclusondersteuning: 2-jarige productbeschikbaarheid en traceerbare batchrecords.
Monsters: Versnelde levering voor geschikte projecten.
Levertyd: Onderhandelbare termijnen (kleine partijen tot massaproductie).
Ondersteuning: EMI/ESD-debuggen en het afstemmen van de compatibiliteit van de bestuurder-IC.
