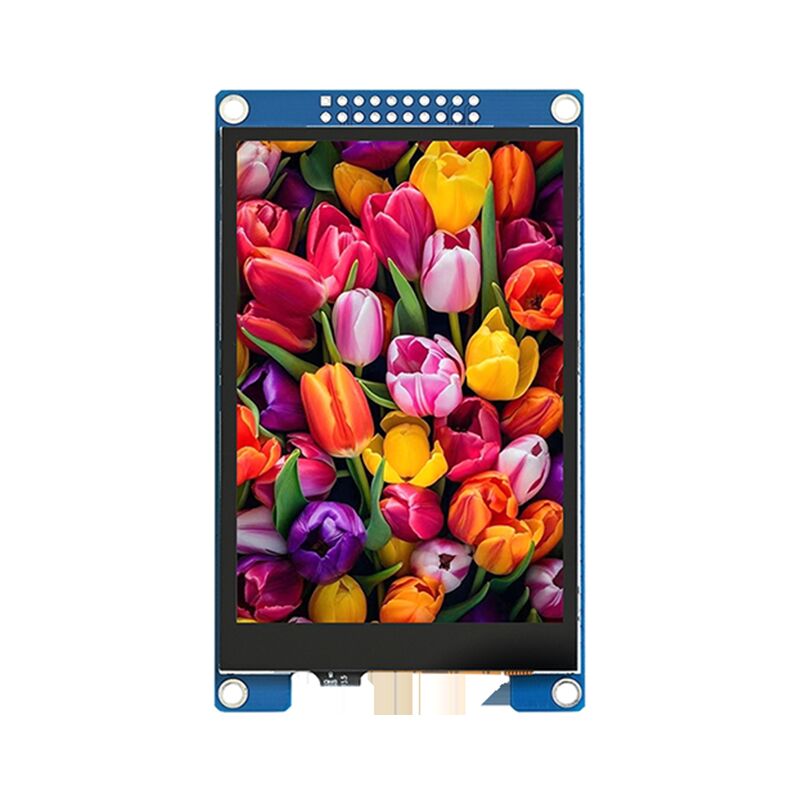

Οθόνη αφής 3,5 ιντσών 320X480, οδηγός ST7796, παράλληλη θύρα, χωρητική οθόνη αφής

Λεπτομέρειες προιόντος:

Place of Origin:	China
Μάρκα:	ORIENTRONIC

Λεπτομερείς Πληροφορίες

Place of Origin:

China

Μάρκα:

ORIENTRONIC

Μέγεθος:

TFT 3,5 ιντσών

Ψήφισμα:

320XRGB X 480. Ο προσανατολισμός της οθόνης μπορεί να ρυθμιστεί, είτε σε οριζόντιο είτε σε κατακόρυφ

Αγγίξτε το IC:

GT911

Αγγίξτε Τύπος:

Χωρητική αφή 5 σημείων. Χωρητική αφή. Μπορεί ταυτόχρονα να αναγνωρίσει τις ακριβείς θέσεις σε πραγμα

Μέγεθος ενότητας:

Χωρητική αφή: 55,26 (Π) X 84,52 (Υ) Χ 5,48 (Τ) mm

Περιοχή εμφάνισης:

48,96 (Π) Χ 73,44 (Υ) mm

Οθόνη οδήγησης τσιπ:

ST7796

Τύπος διεπαφής:

Διεπαφή οθόνης: 8-bit (παράλληλη θύρα 8-bit), τμήμα αφής: διεπαφή IIC

Μέγεθος pixel:

0,153 Χ 0,153

Τύπος οπίσθιου φωτισμού:

LED X 6

Δυναμικό:

3,3V

Ρεύμα:

90 εκ

Καταμέτρηση καρφιτσών:

20 ακίδες, απόσταση 2,54 (mm), καρφίτσες διπλής σειράς

Διεύθυνση γωνίας θέασης:

Κατεύθυνση 12 η ώρα

Θερμοκρασία λειτουργίας:

-20~70 βαθμοί

Επισημαίνω:

High Light

Επισημαίνω:

Χωρητική οθόνη αφής 3

5 ιντσών

Οθόνη TFT ST7796 με παράλληλη θύρα

Πληροφορίες συναλλαγών

Minimum Order Quantity:

First purchase, no purchase quantity limit.

Τιμή:

Prices are set based on design and quantity.

Packaging Details:

Prices are set based on design and quantity.

Delivery Time:

4~6 Working Days

Payment Terms:

L/C, T/T, D/A, D/P, Western Union, Paypal

Supply Ability:

200K Sets / Month

Περιγραφή προϊόντων

Το μέγεθος της μονάδας TFT 3,5 ιντσών

Οθόνη αφής 3,5 ιντσών 320X480, οδηγός ST7796, παράλληλη θύρα, χωρητική οθόνη αφής

Ορισμός της διεπαφής της μονάδας για τη μονάδα TFT 3,5 ιντσών

Αριθμός ακίδας	Όνομα ακίδας	Περιγραφή λειτουργίας
1	VCC	Θετική τροφοδοσία 3,3V
2	GND	Ακίδα γείωσης τροφοδοσίας
3	BLK	Διακόπτης ελέγχου οπίσθιου φωτισμού. Ο οπίσθιος φωτισμός είναι ενεργοποιημένος από προεπιλογή και απενεργοποιείται με χαμηλό επίπεδο
4	RES	Επαναφορά LCD για το τμήμα οθόνης
5	CS	Σήμα επιλογής LCD για το τμήμα οθόνης, έγκυρο με χαμηλό επίπεδο
6	WR	Ακίδα επιλογής δεδομένων/εντολών LCD για το τμήμα οθόνης
7	RD	Ακίδα ελέγχου εγγραφής σειριακής θύρας
8	R0	Ακίδα ελέγχου ανάγνωσης σειριακής θύρας
9-16	D0-D7	Γραμμή δεδομένων 8-bit
17	CRES	Ακίδα επαναφοράς για το τσιπ αφής, η ακίδα συνδέεται με την ακίδα 4 (RES) μέσω αντίστασης 0 ohm R7 από προεπιλογή: επιλέξτε μία από αυτές· η ταυτόχρονη επαναφορά είναι επαρκής
18	CINT	Διακοπή αφής
19	CSCL	Ρολόι επικοινωνίας IIC για το τμήμα αφής
20	CSDA	Γραμμή δεδομένων επικοινωνίας IIC για το τμήμα αφής
