1,69-Zoll 240x280 ST7789-Treiber paralleler Port TFT-LCD-Bildschirm

Produktdetails:

Herkunftsort:	China
Markenname:	ORIENTRONIC

Detailinformationen

Herkunftsort:

China

Markenname:

ORIENTRONIC

Größe:

1,69-Zoll-TFT

Auflösung:

240 x RGB x 280

Produkt-Highlights:

Die Anzeigerichtung kann angepasst werden

Modulgröße:

31,00 (H) x 48,00 (V) x 2,76 (V)

Anzeigebereich:

27,972 (H) x 32,634 (V)

Display-Treiberchip:

ST7789

Interessanter Typ:

fac 8-Bit-Parallelport

Pixelabstand:

0,11655 x 0,11655 (mm)

Art der Hintergrundbeleuchtung:

LEDX3

Helligkeit:

480 (TYP)

Pin-Anzahl:

16 Pins mit 2,54 (mm) Abstand, zweireihige Pins, 0,5 Abstand zum Anschluss an FPC-Buchse

Blickwinkelrichtung:

Voller Betrachtungswinkel

Betriebstemperatur:

-20~70 Grad

Hervorheben:

High Light

Hervorheben:

1 69-Zoll ST7789 TFT-LCD

240x280 paralleler Port TFT-Display

Handelsinformationen

Min Bestellmenge:

Erster Kauf, keine Abnahmemengenbegrenzung.

Preis:

Prices are set based on design and quantity.

Verpackung Informationen:

Die Preise richten sich nach Design und Menge.

Lieferzeit:

4~6 Werktage

Zahlungsbedingungen:

L/C, T/T, D/A, D/P, Western Union, Paypal

Versorgungsmaterial-Fähigkeit:

200.000 Sätze/Monat

Produkt-Beschreibung

1,69-Zoll-TFT-Modulgröße

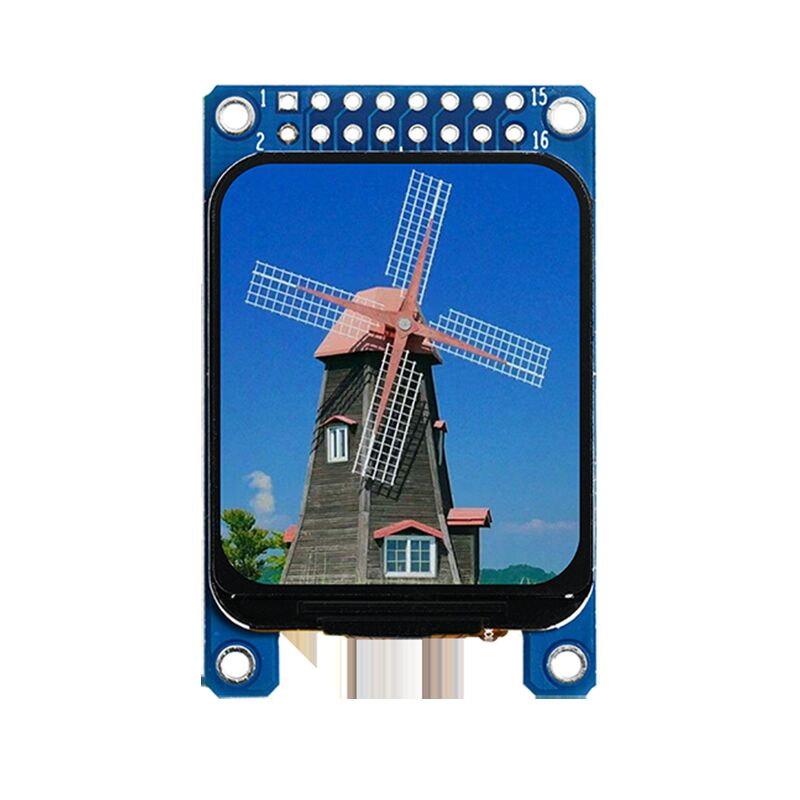

1,69-Zoll 240x280 ST7789-Treiber paralleler Port TFT-LCD-Bildschirm

1,69-Zoll-Modulschnittstellendefinition

Pin-Nummer	Pin-Name	Funktionsbeschreibung
1	VCC	Stromversorgung: 3,3 V
2	GND	Masseanschluss
3	BLK	Hintergrundbeleuchtungs-Steuerschalter: Standardmäßig ist die Hintergrundbeleuchtung eingeschaltet; ein Low-Pegel-Signal schaltet die Hintergrundbeleuchtung aus
4	RES	LCD-Reset
5	CS	LCD-Display-Chip-Auswahlsignal, wobei ein Low-Pegel der aktive Zustand ist
6	DC	LCD-Daten/Befehlsauswahlnadel
7	WR	Schreibsteuersignale
8	TE	Synchronisationssignal, muss nicht angeschlossen werden
9	DB0-DB7	8-Bit-Datenleitung
