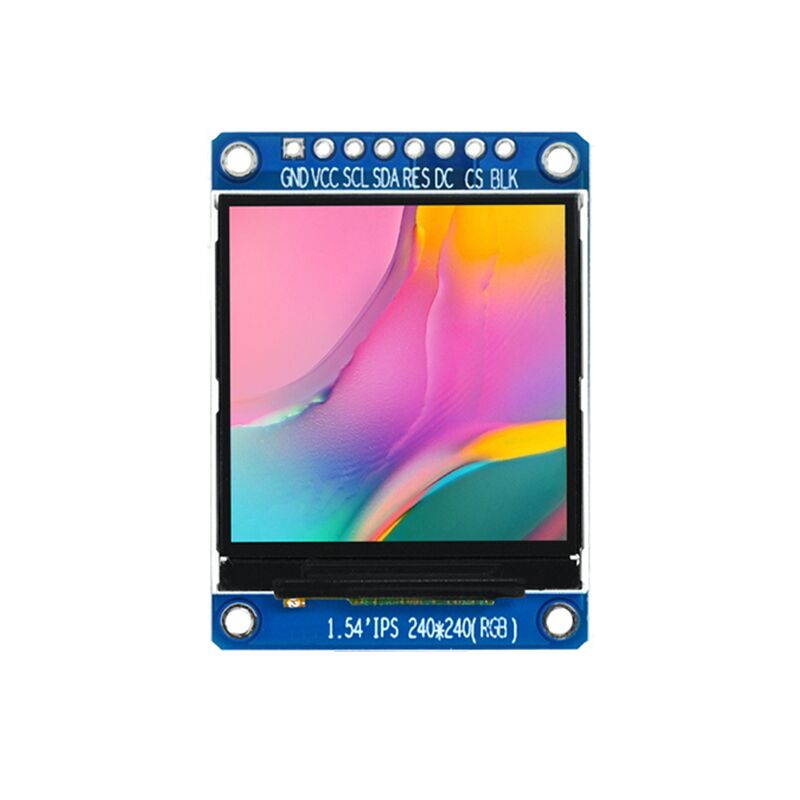

1,54-Zoll 240x240 hochauflösendes TFT-Display ST7789

Produktdetails:

Herkunftsort:	China
Markenname:	ORIENTRONIC

Detailinformationen

Herkunftsort:

China

Markenname:

ORIENTRONIC

Größe:

1,54-Zoll-TFT

Material:

TFT LCD

Auflösung:

240 x 240

Betriebsspannung:

3,3 V

Treiberchip:

ST7789V

Anzeigefarbe:

Vollfarbe

Tafelbereich:

32 (H) x 43,72 (B) x 3,2 (T)

Anzeigebereich:

27,72 x 27,72 (mm)

Pixelgröße:

0,1155 (H) x 0,1155 (V)

Blickrichtung:

12-Uhr-Richtung

Hintergrundbeleuchtung:

2 weiße Chip-LEDs

Pin-Anzahl:

8 Stifte

Arbeitstemperatur:

-20 bis 70 Grad Celsius

Hervorheben:

High Light

Hervorheben:

1.54 Zoll TFT-Display st7789

240x240 TFT-Displaymodul

hochauflösendes TFT-Display

Handelsinformationen

Min Bestellmenge:

Erster Kauf, keine Abnahmemengenbegrenzung.

Preis:

Prices are set based on design and quantity

Verpackung Informationen:

Die Preise richten sich nach Design und Menge.

Lieferzeit:

4~6 Werktage

Zahlungsbedingungen:

L/C, T/T, D/A, D/P, Western Union, Paypal

Versorgungsmaterial-Fähigkeit:

200.000 Sätze/Monat

Produkt-Beschreibung

1,54-Zoll-TFT-Display-Bildschirmgröße

1,54-Zoll 240x240 hochauflösendes TFT-Display ST7789

Der Bildschirm, der dem Anzeigemodul entspricht

1,54-Zoll 240x240 hochauflösendes TFT-Display ST7789

Modulschnittstellendefinition

Pin-Nummer	Pin-Name	Funktionsbeschreibung
1	GND	Masseanschluss
2	VCC	Hauptstromversorgungsanschluss für den Bildschirm
3	SCL	Vier-Draht-SPI-Serientakt-Pin
4	SDA	Vier-Draht-SPI-Seriendaten-Eingangs-Pin
5	RES	Bildschirm-Reset
6	DC	LCD-Daten/Befehlsauswahl
7	CS	Bildschirm-Chip-Select-Signal
8	BLK	Hintergrundbeleuchtungs-Steuerschalter: Standardmäßig ist die Hintergrundbeleuchtung eingeschaltet; ein Low-Pegel schaltet die Hintergrundbeleuchtung aus
